Баллистика струи при установке ЛС на пожарной вышке КРФ-ПВ-30 высотой 30 м


Компания ООО «КОРУФАЙЕР» специализируется на разработке МОПБ для опасных производственных объектов и предлагает комплексные решения по обеспечению пожарной безопасности резервуарных парков.

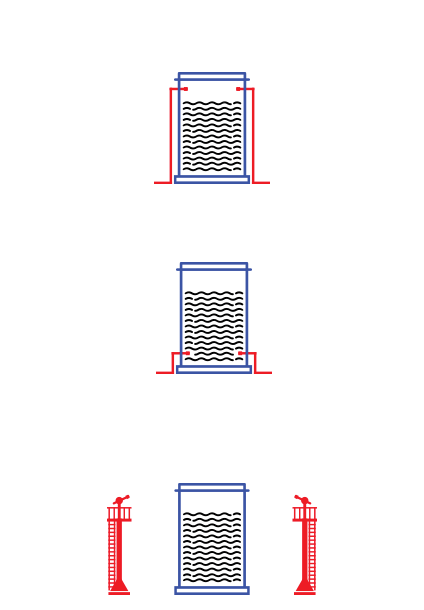

Мы предлагаем следующие методы пенного пожаротушения для защиты резервуарных парков:
— Подача пленкообразующей пены (низкой или средней кратности) сверху через камеры КРФ-КНП, установленные в верхней части резервуара.

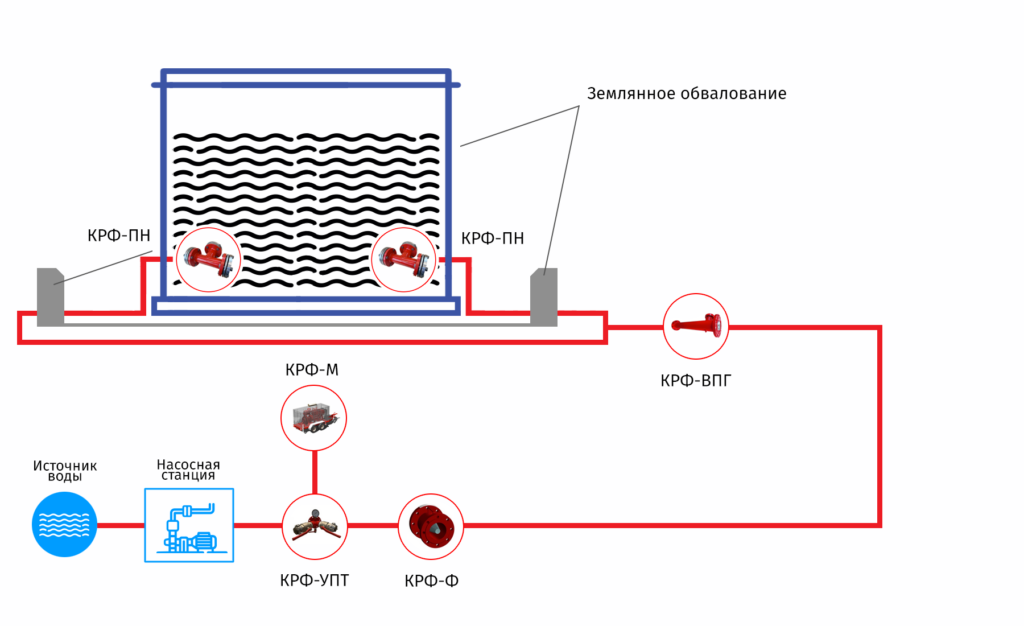

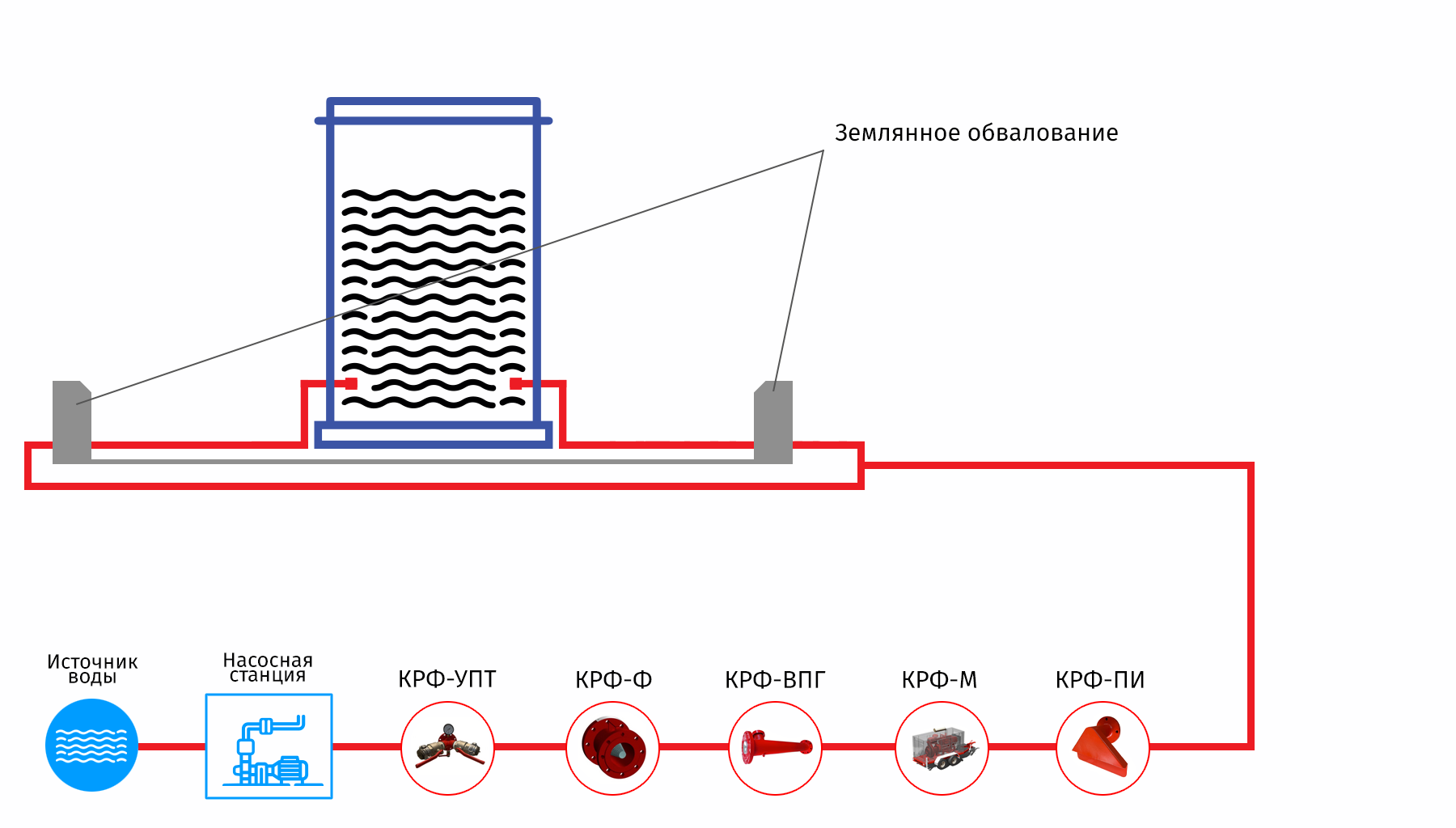

— Подслойное тушение – подача низкократной пены от высоконапорных пеногенераторов КРФ-ВПГ через специальные насадки КРФ-ПН непосредственно в слой нефтепродукта для снижения площади горения.

Комбинированный метод – одновременная подача пены на поверхность и в слой горючей жидкости.
Для эффективной работы системы используются:
– Камеры низкократной пены (КРФ-КНП) – для подачи раствора сверху.
– Высоконапорные генераторы пены (КРФ-ВПГ) и разрывные мембраны (КРФ-М) – для подслойного тушения.
– Фторсинтетические пенообразователи (AFFF и AFFF/AR) – для неполярных и полярных жидкостей соответственно.

Охлаждение резервуаров при пожаре:
Первоочередная задача при возгорании складов нефти и нефтепродуктов – охлаждение горящего резервуара и соседних конструкций (РВС). Для этого применяются:
– Кольца орошения или стационарные лафетные стволы (КРФ-ЛС).
– Насосные станции, обеспечивающие подачу воды из подземного кольцевого водопровода.

Эта же система может использоваться для дозирования пенообразователя через дозаторы КРФ-Д в установках пожаротушения.
Выбор системы хранения и дозирования пенообразователя в зависимости от требований к скорости срабатывания, применяются:
– Централизованные или децентрализованные системы.
– Растворопроводы, длина которых влияет на время реагирования.

Рисунок 6 – Дозатор КРФ-Д
Основные причины отказов системы пожаротушения резервуаров с нефтепродуктами.
Использование не взрывобезопасных генераторов пены. Применение некачественного пенообразователя (не соответствующего ГОСТ), который теряет свойства до истечения срока годности. Разложение рабочего раствора в трубопроводах в течение 1–2 месяцев. Проверка эффективности пенообразователя возможна только в ходе огневых испытаний на специализированных полигонах.
Классическая технология (разработанная в 1960-х годах) предполагает использование пены средней кратности и генераторов ГПС, жесткую подачу раствора, что повышает риск повреждения резервуара, отсутствие защиты от повторного возгорания при использовании синтетических пенообразователей (S-типа). Фторсинтетические пенообразователи (AFFF/AFFF/AR) лишены этих недостатков, поскольку обеспечивают мягкую подачу пены по стенкам резервуара и подходят как для поверхностного, так и для подслойного тушения. Также не смешиваются с нефтепродуктами и эффективно охлаждают резервуар веерная подача пены низкой кратности с помощью специального разработанного пенного насадка КРФ-ПН с веерной подачей.
При возникновении пожара в стальном резервуаре с нефтепродуктом его стенки быстро нагреваются до температур свыше 700°C. Для эффективного охлаждения конструкций применяются системы подачи пены низкой кратности через специальные КРФ-ПН с веерной подачей, которые обеспечивают мягкое веерное распыление рабочего раствора по внутренней поверхности резервуара. Параллельно с этим согласно нормативным требованиям, обязательно используется водяное охлаждение стенок по всему периметру с помощью кольцевых систем орошения или стационарных лафетных стволов КРФ-ЛС.
Основной риск при тушении таких пожаров связан с возможностью повторного возгорания из-за высокой температуры стенок резервуара и остаточных паров нефтепродуктов. Поэтому стандартами предусмотрено обязательное резервирование систем пожаротушения и создание трехкратного запаса воды и пенообразователя на случай одного возгорания.
Водяное охлаждение может осуществляться как стационарными установками, состоящими из кольцевых трубопроводов с распылителями в верхней части резервуара, так и мобильными средствами — пожарными автомобилями с лафетными стволами КРФ-ЛС. Стационарные системы подключаются к противопожарному водопроводу, а мобильные могут забирать воду из гидрантов или ближайших водоемов с помощью узлов подключения пожарной техники КРФ-УПТ.

Рисунок 7 – Узел подключения пожарной техники КРФ-УПТ
Согласно требованиям СП 155.13130 интенсивность подачи воды для охлаждения горящего резервуара составляет от 0,5 до 0,8 л/с на метр длины окружности в зависимости от высоты резервуара и типа системы охлаждения. Соседние резервуары охлаждаются с интенсивностью 0,2-0,3 л/с на метр полуокружности. Для резервуаров объемом менее 5000 м3 допускается использование только мобильных средств пожаротушения с лафетными стволами КРФ-ЛС.
При проектировании систем водяного охлаждения необходимо предусматривать возможность промывки трубопроводов, слива воды после использования, проведения испытаний с замером давления, а также защиту от засорения с помощью специальных фильтров КРФ-Ф. Подводящие трубопроводы рекомендуется оборудовать узлами для подключения пожарной техники КРФ-УПТ на случай недостаточного давления в водопроводной сети. Все эти меры направлены на обеспечение надежной и бесперебойной работы систем пожаротушения в случае возникновения аварийной ситуации.

Нормативные документы

Пожарная безопасность объектов хранения и перевалки минеральных удобрений обеспечивается с учетом следующих нормативных документов:
– Федеральный закон от 21.12.1994 № 69-ФЗ «О пожарной безопасности»;
– Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
– ТР ЕАЭС 043/2017. Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;
– ГОСТ Р 12.3.047-2012 Национальный стандарт Российской Федерации. Система безопасности труда. Пожарная безопасность технологических процессов. Общие требования. Методы контроля;
– СП 155.13130.2014 Свод правил. Системы противопожарной защиты. Склады нефти и нефтепродуктов. Нормы и правила проектирования;
– СП 485.1311500.2020 Свод правил. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования;
– СП 1.13130.2009 Системы противопожарной защиты. Эвакуационные пути и выходы;
– СП 2.13130.2009 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты;
– СП 4.13130.2009 Системы противопожарной защиты. Ограничение распространения пожара на объектах;
– СП 6.13130.2009 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности;
– СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности;
– СП 18.13330.2011 «СНиП II-89-80* Генеральные планы промышленных предприятий»;
– СП 31.13330.2012 «СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения»;
– СП 43.13330.2012 «СНиП 2.09.03-85 Сооружения промышленных предприятий»;
– СП 56.13330.2011 «СНиП 31-03-2001 Производственные здания»;
Согласно нормам СП 155.13130.2014, для ликвидации возгораний в резервуарах применяется пена средней и низкой кратности, которая подается на поверхность горящей жидкости. Требования к системам пенного тушения установлены ФЗ-123, а также другими стандартами, регулирующими использование огнетушащих веществ, генераторов пены и пожарной техники.
